产品简介
变压器本体排油系统
我公司通过独立自主的开发方式，在已有组件及控制系统设计、制造成功经验的基础上，通过科研和技术开发，
掌握排油方式，降低变压器事故后油燃烧带来的损失及其他安全隐患，在第一时间降低损失，快速灭火的核心技术，
按照技术规范要求研制本体排油系统及储油柜排油系统产品，技术性能指标满足工程建设的需求。
系统组成及工作原理介绍
技术参数

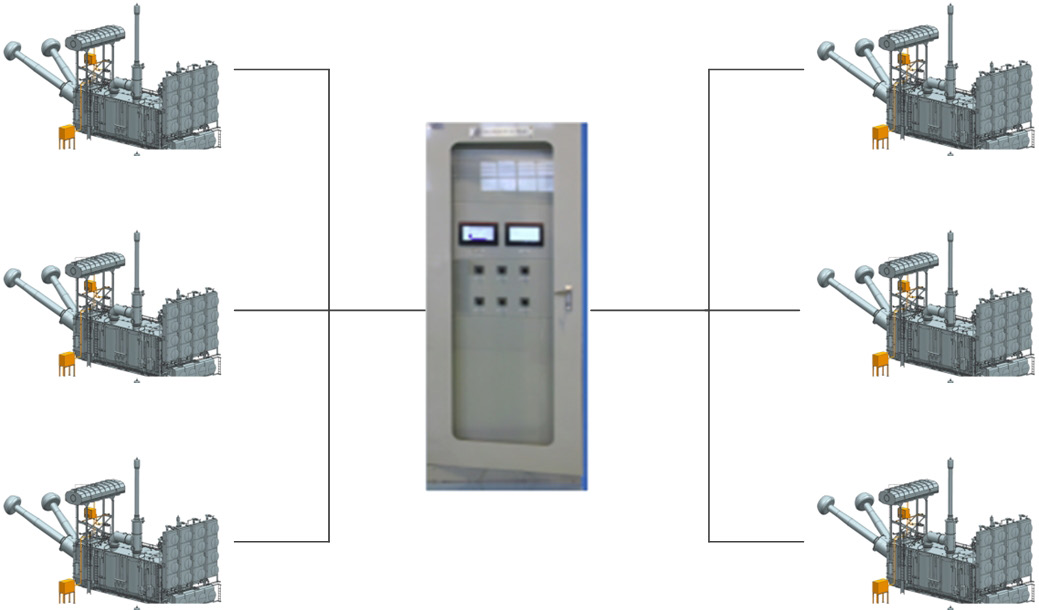

变压器本体排油系统主要由本体排油柜及后台控制屏组成。控制屏为双套 PLC 控制，一台控制屏同时接收 12
台变压器本体排油柜（也可以根据用户要求配置，1~6 均可）。变压器本体排油柜内部的主要元件为电动阀，
泄漏检测仪，管路， 端子箱等组成。
本体排油模块内部电动阀开启为远程手动电气启动方式，由运行人员确认现场情况后手动启动。每个变压器
本体排油模块启动需经过远方控制屏内进行双重确认后方可启动，即每个换流器六台换流变共设一个总转换
开关（该转换开关有三个位置，“开启”、“停止”“关闭”）每个换流变配备一个独立转换开关（该转换开关
有两个位置， “停止”、“排油”），当两个转换开关都为开启状态时相应换流变本体进行排油。
技术参数
变压器本体排油系统主要由本体排油柜及后台控制屏组成。控制屏为双套 PLC 控制，一台控制屏同时接收 12
台变压器本体排油柜（也可以根据用户要求配置，1~6 均可）。变压器本体排油柜内部的主要元件为电动阀，
泄漏检测仪，管路， 端子箱等组成。
本体排油模块内部电动阀开启为远程手动电气启动方式，由运行人员确认现场情况后手动启动。每个变压器
本体排油模块启动需经过远方控制屏内进行双重确认后方可启动，即每个换流器六台换流变共设一个总转换
开关（该转换开关有三个位置，“开启”、“停止”“关闭”）每个换流变配备一个独立转换开关（该转换开关
有两个位置， “停止”、“排油”），当两个转换开关都为开启状态时相应换流变本体进行排油。
1. 采用 DN150 排油方案（也可以根据用户要求配置）；
2. 柜体耐火时间大于等于 60min，保证排油系统正常启动；
3. 就地排油柜电源：AC220V 50Hz；
4. 控制屏电源： 两路 DC110V/DC220V 或者 AC110V/AC220V。
